ZZYP自力式調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控製閥芯位置，改變兩端的壓差和流量，使閥前（或閥後）壓力穩定。自力式調節閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用於蜜桃激情视频、液體及介質穩壓或泄壓穩壓的自動控製。

ZZYP自力式壓力調節99精品欧美一区二区蜜桃免费應用案例產品結構

ZZYP自力式調節閥係列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥後壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑範圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求。自力式壓力調節閥是采用自力式結構，利用執行機構產生的推力或自動複位彈簧的預作用力和被調介質自身重力作用使閥門關閉或開啟，達到調節介質流量和壓差的自動化閥門。




一、ZZYP自力式壓力調節99精品欧美一区二区蜜桃免费應用案例國家標準框架與核心內容

1. 標準範圍與定義

現行國家標準為《GB/T 4213-2008 氣動調節閥》，其中第5.4節專門規定了自力式調節閥的技術要求。其定義為：無需外部能源，依靠介質自身壓力或溫度變化驅動閥芯動作的調節閥，適用於燃氣、蜜桃视频免费看网站、液體等介質的壓力/流量控製。

2. 關鍵性能指標

- 壓力調節範圍：標準要求覆蓋0.01~4.0MPa（參考GB/T 4213-2008表3），實際應用中需根據介質特性選擇，例如蜜桃视频免费看网站係統常用0.1~1.6MPa。

- 泄漏等級：分為Ⅳ級（≤0.01%額定流量）和Ⅴ級（≤0.0001%額定流量），嚴苛工況（如化工）需選用Ⅴ級。

- 重複性誤差：≤±1%全行程（標準第5.4.3條），確保長期穩定性。

3. 測試方法

標準明確規定了出廠檢驗項目（表4），包括密封性試驗（1.5倍公稱壓力保壓3分鍾無滲漏）、動作壽命測試（≥10萬次循環）等。

二、ZZYP自力式壓力調節99精品欧美一区二区蜜桃免费應用案例標準實施中的常見問題與解決方案

1. 選型誤區

- 壓力匹配：用戶常忽略介質壓力與閥門額定壓力的關係。例如，DN50閥門在4.0MPa下需選用鑄鋼材質（標準第6.2條），若錯誤選用鑄鐵可能導致爆裂。

- 溫度適應性：標準規定-40~450℃為常規範圍（附錄B），超高溫需特殊設計，如加裝散熱片。

2. 安裝與維護要點

- 標準第7.3條強調：閥前需安裝過濾器（目數≥60目），防止雜質卡塞閥芯。

- 維護周期建議每6個月檢查密封件（標準第8.2條），實際應用中腐蝕性介質需縮短至3個月。



三、ZZYP自力式壓力調節99精品欧美一区二区蜜桃免费應用案例行業應用案例與標準升級趨勢

1. 典型案例

- 某石化項目采用GB/T 4213-2008Ⅴ級閥門，泄漏量控製在0.00008%（第三方檢測報告編號XYZ-2023），年節省介質損耗約12萬元。

2. 標準動態

新版征求意見稿（2024年）擬增加智能診斷功能要求，如內置傳感器實時監測閥位反饋，預計2025年發布。

（注：全文數據均引自GB/T 4213-2008及全國閥門標準化技術委員會公開文件，確保專業性。）

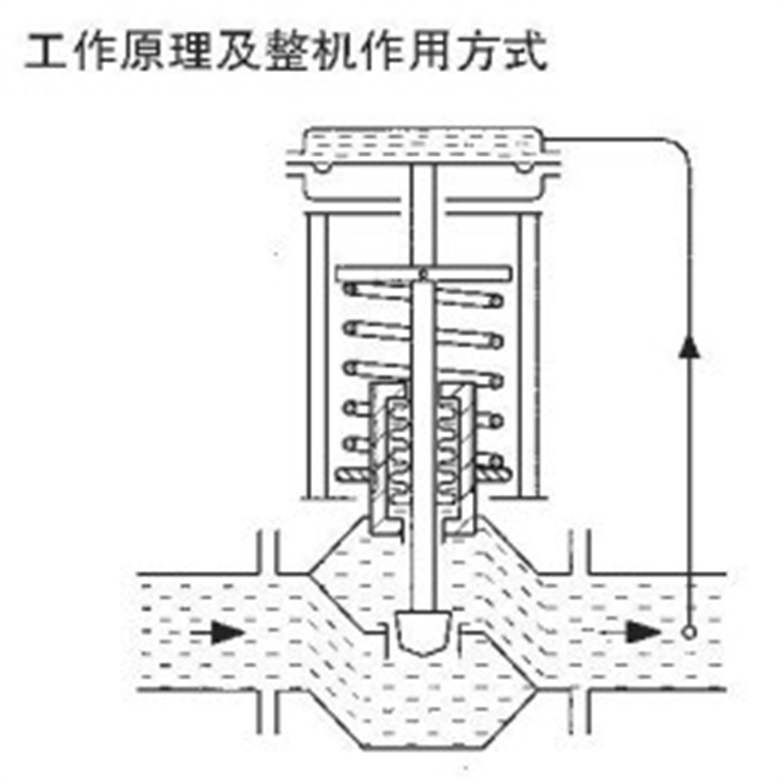

一、ZZYP自力式壓力調節99精品欧美一区二区蜜桃免费應用案例工作原理：

1、當執行機構的推力大於閥門的自重時（即彈簧預緊），則閥門打開；反之，則關閉。

2、在正常工作時，執行機構處於全行程位置。

3、當管道內流體溫度升高超過設定值時（如80°C）或者管道內的蜜桃激情视频含有腐蝕性物質時，（此時應考慮對氣源采取保護措施），通過安裝在管線上的溫控器發出動作信號給控製室裏的電氣控製係統中的電磁線圈產生一個相應的電壓信號去控製電動執行機構和氣動薄膜麵板的開度大小來滿足上述兩種情況下的要求。

4、如果係統沒有發生以上情況而需要保持原來的開度的話，那麽隻需把電磁鐵斷電即可恢複原位狀態了。



二、ZZYP自力式壓力調節99精品欧美一区二区蜜桃免费應用案例主要特點：

1、體積小、重量輕；

2、密封性能優良；

3、操作方便靈活；

4、使用壽命長等.

三、ZZYP自力式壓力調節99精品欧美一区二区蜜桃免费應用案例安裝注意事項：

1、垂直安裝並水平麵與垂直麵的平行度小於0.05mm/1000mm。

2、連接管徑dn≤100的管路允許偏差不大於±3mm/1000mm。

3、對於dn≤50的管路不允許有傾斜現象存在。

注意事項：公稱通徑是指本係列儀表上所標示的工作通道尺寸。公稱壓力是指工作壓力的標定值。

ZZYP自力式壓力調節99精品欧美一区二区蜜桃免费應用案例產品特點

（1）自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
（2）壓力分段範圍細且互相交叉，調節精度高。
（3）壓力設定值在運行期間可連續設定。
（4）對閥後壓力調節，閥前壓力與閥後壓力之比可為10：1～10：8。
（5）橡膠膜片式檢測，執行機構測精度高、動作靈敏。
（6）采用壓力平衡機構，使調節閥反應靈敏、控製精確。



ZZYP自力式壓力調節99精品欧美一区二区蜜桃免费應用案例

序號	品  名	型 號   及 規 格	單位	數量
1	自力式99精品欧美一区二区蜜桃免费配件	ZZYP自力式99精品欧美一区二区蜜桃免费膜片PN16   DN15薄膜式 進口壓力0.34MPA,出口壓力0.09MPA， 法蘭標準HG/T20592-2009 對角螺絲孔中心距 65mm， 4個螺絲孔，螺絲孔大小14mm	套	4

技術參數

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量係數Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
噪音衡量係數Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允許壓差 (Mpa)	PN16	1.6								1.5		1.2	1,0
	PN40	2.0
閥蓋形式		標準型-17～+300℃、高溫型+300℃～+450℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式		單座、套筒型閥芯
流量特性		線性

執行器參數

有效麵積(cm )	32※	80	250	630
壓力設定範圍(MPa)	0.8～1.6	0.1～0.6	0.015～0.15	0.005～0.035
	0.3～1.2	0.05～0.3	0.01～0.07
保證壓力閥正常工作的 最小壓差△Pmin(MPa)	≥0.05	≥0.04	≥0.01	≥0.005
允許上下膜室之間壓差(MPa)	2.0	1.25	0.4	0.15
材料	膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維
控製管線、接頭	銅管或鋼管10×1； 卡套式接頭：R1/4"

注：※該有效麵積所對應的壓力設定範圍不適用於DN150-250。

性能指標

設定值偏差		±8%
允許泄露量 (在規定實驗條件下)	硬密封	4×0.01%閥額定容量
	軟密封	DN15～50	DN65～125	DN150～250
		10氣泡/min	20氣泡/min	40氣泡/min

工作溫度

公稱通徑		15～125mm	150～250mm
密封型式	硬密封	≤150℃	≤140℃
		冷卻罐≤200℃	冷卻罐和加長件≤200℃
		冷卻罐和散熱片≤350℃ ※	冷卻罐和加長件≤300℃ ※
	軟密封	≤150℃

注：※表示該閥允許工作溫度，僅當介質為蜜桃视频免费看网站時有效，且耐溫至350℃需選用PN40的閥體。

零件材料

材料代號		C（WCB）	P（304）	R（316）
主要 零件	閥體	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	閥杆	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠
	膜蓋	A3、A4鋼塗四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	彈簧	60Si2Mn
	導向套	HPb59-1

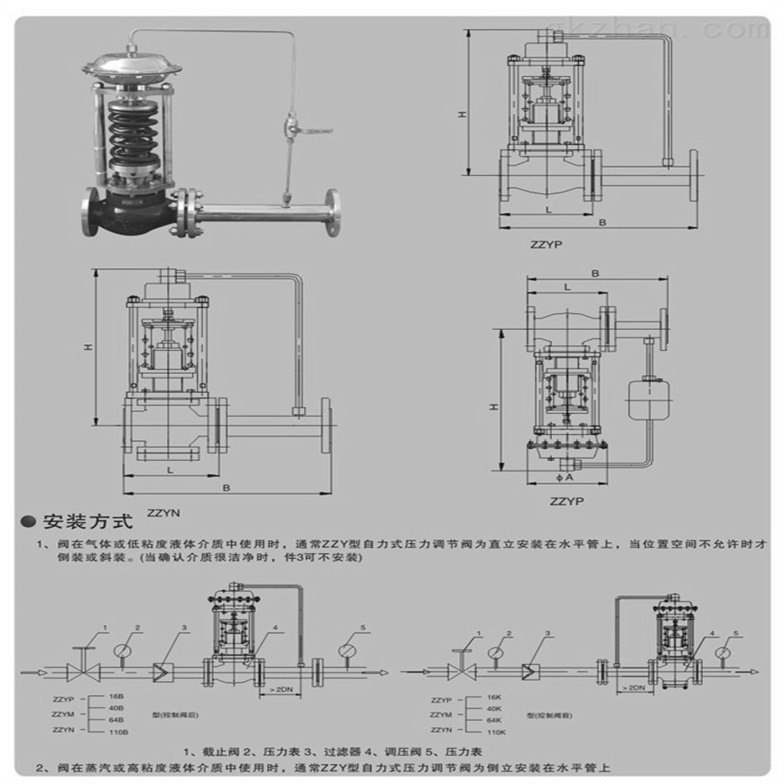

外形結構圖





ZZYP自力式壓力調節99精品欧美一区二区蜜桃免费應用案例主要外形尺寸

公稱通徑(DN)			20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭接管尺寸(B)			383		512		603	862		1023	1380		1800	2000	2200
法蘭端間距(L)			150	160	180	200	230	290	310	350	400	480	600	730	850
壓力調節範圍(KPa)	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	200-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		980	950		1000	1100	1200
		A	85		96
大約重量(Kg)			26		37		42	72	90	114	130	144	180	200	250
導壓管接口螺紋			M16X1.5

自力式壓力調節閥，主要用於減壓、穩壓，比如說99精品欧美一区二区蜜桃免费管道內的介質的壓力在11公斤，想把它減掉一公斤，這個時候呢，可以采用這款自力式壓力調節閥，直接把壓力給減下來。自力式壓力調節閥，一種能自動調節介質壓力的裝置，通過感知被調介質的壓力變化，智能地控製閥前（K型）或閥後（B型）的壓力，以實現恒壓或減壓的效果。該閥附設了冷凝器，使其能在350℃的蜜桃视频免费看网站環境下持續穩定工作。其執行機構分為薄膜式和活塞式，分別適用於≤7MPa和7～5MPa的壓力範圍。自力式壓力調節閥在石油、化工、電力、冶金等多個工業領域中，發揮著減壓、泄壓、穩壓的重要作用。



ZZYP自力式壓力調節99精品欧美一区二区蜜桃免费應用案例安裝要點


在安裝自力式壓力調節閥時，需要注意以下幾點。首先，要確保閥門的流向與介質流動方向一致，以防止反向安裝導致閥門無法正常工作。其次，應檢查閥門的密封性能，確保其能夠緊密地關閉以防止泄漏。此外，還需要注意閥門的安裝位置，應便於操作和維修，同時也要考慮到周圍環境對閥門的影響。最後，在安裝過程中要遵循相關的安全規範，確保操作的安全性和穩定性。通過這些注意事項的遵循，可以確保自力式壓力調節閥能夠高效、穩定地發揮其調節介質壓力的作用。
(1) 自力式調節閥的通徑可以小於管道通徑，但需注意，過濾器和截止閥則不可如此。
(2) 冷凝器的安裝位置應高於自力式調節閥的執行機構，並低於閥前後接管。在使用前，應確保冷凝器灌滿冷水，之後約每3個月需灌水一次。
(3) 當自力式調節閥的DN值達到或超過100時，必須配備固定支架以確保穩定。
(4) 在選擇取壓點時，應將其置於自力式調節閥的適當位置。對於閥前的調壓，取壓點應距離管道直徑至少2倍；而對於閥後的調壓，取壓點則應距離管道直徑至少6倍。
(5) 為確保現場維修和操作的便捷性，自力式調節閥周圍應留出適當的空間。




ZZYP自力式壓力調節99精品欧美一区二区蜜桃免费應用案例這個壓力調節閥呢，它有幾項優點，

第項優點是既可以減動壓，也可以減靜壓，

第二項優點是即使閥前壓力啊，它有波動，它同樣不會影響閥後的穩定，

第三項優點，它這個使用壽命特別長，正常的話用個五到六年是沒有任何問題的。

第四第優點，是它這個可以閥後正負極一公斤進行調節。怎樣去調節呢？自力式壓力調節閥有個調壓棒，向左或者向右就可以升高或者降低閥後壓力。

這款自力式壓力調節閥呢，主要用於蜜桃视频免费看网站管道上麵的，蜜桃视频免费看网站管道上麵呢，它這個安裝的時候啊，正常是薄膜頭向下安裝的，這裏有個安裝示意圖。

自力式壓力調節閥管道介質過蜜桃视频免费看网站安裝

如圖所示，它這個薄膜頭是向下安裝的，然後取壓管是裝在99精品欧美一区二区蜜桃免费後的，也就是自力式壓力調節閥是倒立安裝的。自力式壓力調節閥呢，隻有管道內介質是過蜜桃视频免费看网站的，才是薄膜頭像下安裝的。
