Q41TC氧化鋁陶瓷法蘭式球閥技術規範

法蘭陶瓷球閥是一種結合了法蘭連接方式與陶瓷材質特性的高性能閥門，廣泛應用於化工、冶金、電力、環保等對耐磨、耐腐蝕要求較高的工業領域。以下是關於進口法蘭陶瓷球閥的詳細解析：金屬閥門受金屬材料自身條件的限製，很難適合高磨損、強腐蝕等惡劣工況的需要。主要體現為使用壽命短、泄漏嚴重，大大影響係統運行的穩定性。傳統的金屬閥門急需從材料、設計及製造工藝等方麵進行革新。用特種陶瓷材料製作耐磨陶瓷閥門，主要應用於電力、石油、化工、冶金、采礦、汙水處理等工業領域，尤其是麵對高磨損、強腐蝕、高溫、高壓等惡劣工況，更顯示出它的性能。它能滿足高磨損、強腐蝕的使用環境，尤其突出特點是超長的使用壽命，其性價比遠優於其他同類金屬閥門，陶瓷閥門以其優異的性能越來越得到業內人士的認可。

具有 的耐腐蝕、耐高溫、耐磨損及耐衝蝕等 特點。廣泛應用於石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽蜜桃激情视频、液體、高溫蜜桃视频免费看网站和泥漿輸送係統中。是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。氧化鋯陶瓷球閥具有成本低，運行經濟性高和壽命長（是鈦閥的2～4倍）的優點。其驅動方式有手動、氣動、氣動一彈簧複位、電動等。並可按用戶的要求設計各類特殊陶瓷閥門。適用於各種酸、堿、鹽類液體、蜜桃激情视频介質環境，硬密封閥尤其適用於帶顆粒、纖維狀介質環境。

Q41TC氧化鋁陶瓷法蘭式球閥技術規範產品特點

閥門球體、閥座和閥體內部與介質接觸部件均為結構陶瓷材料，具有出色的耐腐蝕、耐磨損和耐衝刷性能。
閥球和閥座精密研磨達到零泄露。

Q41TC氧化鋁陶瓷法蘭式球閥技術規範技術數據

連接標準：GB/T 9113
適用溫度：-20°C~550°C
試驗標準：GB/T 13927
公稱通徑：DN15~DN300

Q41TC氧化鋁陶瓷法蘭式球閥技術規範材質

閥體：碳鋼/不鏽鋼
 閥芯：結構陶瓷

Q41TC氧化鋁陶瓷法蘭式球閥技術規範應用領域

電廠脫硫脫硝
鋼廠噴煤
冶金
造紙
矽粉輸送
煤化工

Q41TC氧化鋁陶瓷法蘭式球閥技術規範適用介質

含固體顆粒的硫酸、鹽酸、石灰水、石膏漿液、黑水、灰水等。
矽粉、煤灰、煤粉等高磨損、高腐蝕、幹粉類介質。陶瓷閥門與金屬閥門相比具有如下優點。

①延長使用壽命

采用高技術新型陶瓷結構材料製作閥門的密封部件和易損部件，提高了閥門產品的耐磨性、防腐蝕性及密封性，大大延長了閥門的使用壽命。

②減少了維修量

陶瓷閥門的使用可以大大降低閥門的維修和更換次數，提高配套設備運行係統的安全性、穩定性，減輕工人的勞動強度，節約設備修理費用。

③促進環境保護

陶瓷閥門的使用提高了工業管路的密封性，同時能最大限度地杜絕泄漏，對環境保護起到積極的推進作用。

④原料成本低

製造陶瓷的原料廣泛、成本低廉，用鋁、碳、矽等普通元素就能製造出性能的陶瓷材料，可以節約大量金屬材料和稀有礦產資源。

Q41TC氧化鋁陶瓷法蘭式球閥技術規範陶瓷閥門材料

目前，陶瓷球閥、蝶閥主要材料都是使用氧化鋯(ZrO2)陶瓷。氧化鋯陶瓷與其他陶瓷材料相比，具有更突出的優良特性。

①穩定的化學性質，能經受現有大多數腐蝕性介質的侵蝕。

②較高的強度，硬度達到87HRA，抗彎強度>1150MPa，斷裂韌性最高達35MPa·m1/2。

③良好的可加工性，可實現超淨加工，以此可極大地降低陶瓷閥門的開啟力矩。

④與金屬材料相近的線脹係數，可實現在各種溫度環境下和金屬材料配合的同步。

⑤的抗熱震性能，T>=250℃。

Q41TC氧化鋁陶瓷法蘭式球閥技術規範整體式陶瓷閥門製造技術

作為特種閥門領域裏的新品種，陶瓷閥門的發展除了要與市場需求同步外，最終還必須要以過硬的品質接受市場的檢驗，這就要求生產廠家必須具備很高的材料技術和陶瓷加工技術。整體式陶瓷閥門製造技術要求非常高，並存在一定的難點。

(1)陶瓷內在缺陷的不可測性

陶瓷材料目前尚無法像金屬材料那樣進行準確的內在質量檢測，這是一項世界性的難題。這就要求生產廠家必須要有穩定和嫻熟的且從陶瓷製粉到壓製成形、燒結及加工等全麵的生產技術和裝備，並具備嚴密和完善的質量控製體係，以最大幅度減少缺陷概率，提升產品的可靠性。

(2)成形難

氧化鋯陶瓷難於成形，燒結的收縮率較大，特別是V形球閥、蝶閥等複雜形狀零件，極易在這些過程中形成缺陷並最終影響產品的質量，因此在結構設計方麵要突破傳統金屬閥門的思維方式，必須盡量避免設計成直角或尖角等容易產生應力的結構，壁厚也要盡可能大而且均勻。

(3)硬度高

陶瓷的硬度高，屬超硬材料，加工手段少、難度大。對於開關型和調節型陶瓷閥門來說，必須要確保陶瓷件的尺寸公差、形位公差和配合精度，才能有效提高閥門的密封性以及零部件的互換和配套能力。

Q41TC氧化鋁陶瓷法蘭式球閥技術規範陶瓷閥門的應用

陶瓷的特點是耐熱、耐腐蝕、抗磨損、高硬度、高溫變形小以及高的密封麵精度等，有效地利用其特性作為閥門製造材料前景廣闊。

陶瓷閥門一般為過流部件全部使用陶瓷，或者重要部件(如球閥的球體)利用陶瓷，其他部件(如殼體)內襯陶瓷，或在金屬上塗覆陶瓷等。

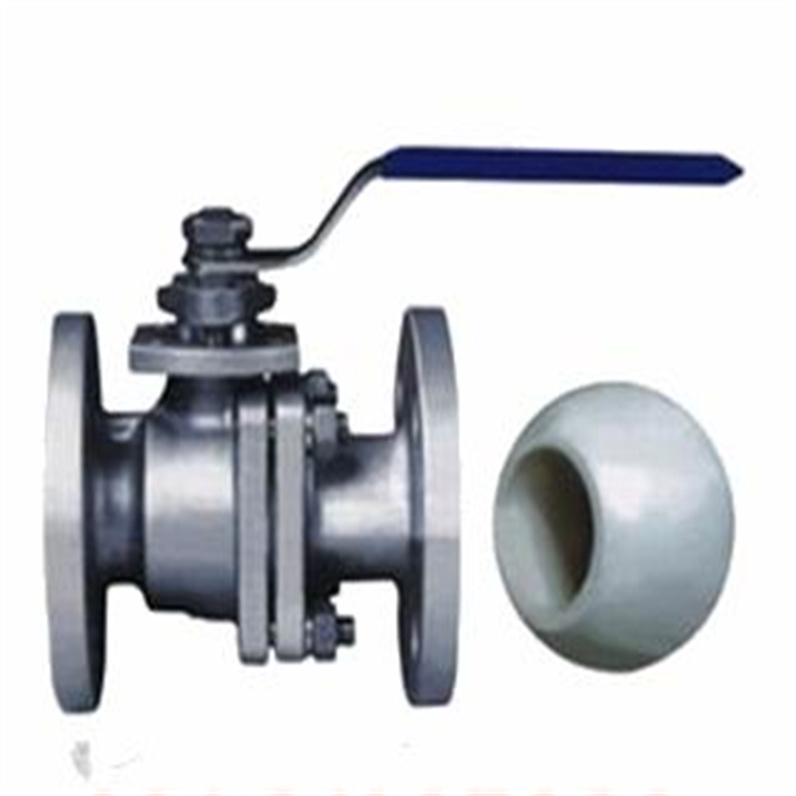

Q41TC氧化鋁陶瓷法蘭式球閥技術規範陶瓷球閥

含固體物質的腐蝕性流體或高溫流體的流量控製用閥門或關斷閥就可以使用球閥，根據用途可選擇過流部件全部是陶瓷的，或選擇隻有重要部位噴塗陶瓷的。

如果球閥的通道由圓孔變為三角形孔，流量特性大致接近於等百分比，因此，當安裝上閥門定位器後，就可作為調節閥使用。三角形孔的頂點如製成角狀，那麽幅度變化範圍就大，作為調節閥是十分理想的。然而，如果角部不是圓角，就會引起應力集中，易於開裂，因此，盡管製成圓角後，調節閥的調節性能稍稍下降，但還是要製成圓角形狀。此時，流經調節閥的流體流速也就增大，而且加劇了腐蝕和磨損，因此，利用並發揮陶瓷的特點更顯得重要。

一、Q41TC氧化鋁陶瓷法蘭式球閥技術規範核心結構與特點

法蘭連接

通過法蘭盤與管道連接，安裝便捷，密封可靠，適用於高壓、大口徑管道係統。

法蘭標準多樣（如GB、ANSI、DIN等），可匹配不同國家或地區的管道設計。

陶瓷材質

球體與閥座：采用氧化鋁（Al₂O₃）、氧化鋯（ZrO₂）等高性能陶瓷材料，硬度高（莫氏硬度9級）、耐磨性強，壽命是金屬閥門的5-10倍。

密封麵：陶瓷對陶瓷的密封結構，耐高溫、耐腐蝕，適用於強酸、強堿、含固體顆粒的介質。

結構設計

全通徑設計：流道暢通，壓力損失小，適合高流量工況。

浮動或固定球結構：浮動球結構通過介質壓力實現自密封，固定球結構適用於高壓大口徑場景。

防靜電設計：陶瓷與金屬部件間通過彈簧片導通，防止靜電積聚引發安全隱患。

二、Q41TC氧化鋁陶瓷法蘭式球閥技術規範性能優勢

耐磨性

陶瓷硬度遠高於金屬，可承受含礦漿、煤粉、砂石等高磨損介質的衝刷，延長閥門使用壽命。

耐腐蝕性

化學穩定性強，耐酸、堿、鹽腐蝕，尤其適用於海水淡化、濕法冶金等腐蝕性環境。

耐高溫性

氧化鋁陶瓷可長期耐受1200℃高溫，氧化鋯陶瓷可達1700℃，適用於高溫蜜桃视频免费看网站或熔鹽管道。

密封可靠

陶瓷表麵光潔度高（Ra≤0.2μm），摩擦係數低，密封性能優異，泄漏率可達零泄漏標準（如GB/T 13927-2008 Class VI）。

輕量化

陶瓷密度僅為金屬的1/3，閥門整體重量輕，便於安裝與維護。

三、Q41TC氧化鋁陶瓷法蘭式球閥技術規範應用場景

化工行業

輸送硫酸、鹽酸、氫氧化鈉等強腐蝕性介質，替代傳統襯膠或襯氟閥門。

冶金行業

高爐煤氣、礦漿、鋼渣等高磨損、高溫介質的控製，如燒結礦輸送係統。

電力行業

燃煤電廠灰渣處理、脫硫脫硝係統，耐磨損且抗氯離子腐蝕。

環保領域

汙水處理、垃圾焚燒飛灰處理，耐酸堿及含固顆粒介質。

其他領域石油、天然氣開采（耐H₂S腐蝕）、造紙（黑液處理）、食品（高純度介質）等。

Q41TC氧化鋁陶瓷法蘭式球閥技術規範設計製造標準規範

材料選型表

Q41TC氧化鋁陶瓷法蘭式球閥技術規範主要材質表

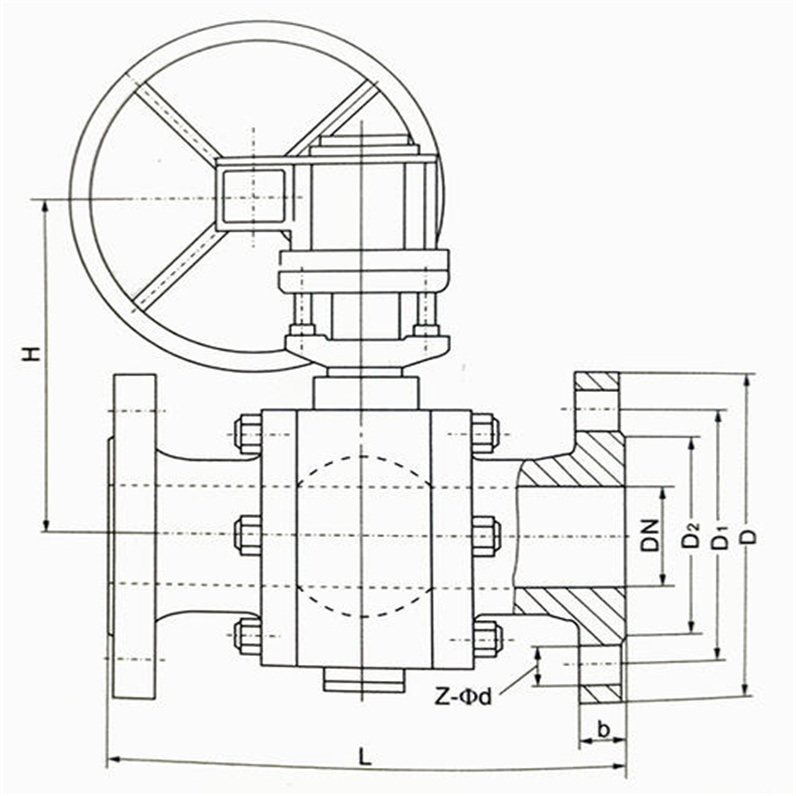

Q41TC氧化鋁陶瓷法蘭式球閥技術規範外形結構圖

外形連接尺寸GB/T9113.1-2000 PN1.6MPA RF

四、Q41TC氧化鋁陶瓷法蘭式球閥技術規範選型與維護

選型要點

介質特性：根據腐蝕性、溫度、壓力選擇陶瓷材質（如氧化鋁適用於一般腐蝕，氧化鋯適用於強酸）。

工況參數：確認壓力等級（如PN16-PN100）、溫度範圍（-40℃~1200℃）、口徑尺寸（DN15-DN600）。

連接方式：根據管道標準選擇法蘭類型（如RF、RTJ）。

維護建議

定期檢查：每6-12個月檢查密封麵磨損情況，必要時更換陶瓷件。

操作規範：避免頻繁啟閉或暴力操作，防止陶瓷件破裂。

清洗保養：對含顆粒介質，定期衝洗閥門內部，防止沉積堵塞。

五、Q41TC氧化鋁陶瓷法蘭式球閥技術規範市場趨勢

隨著工業領域對高效、長壽命閥門的需求增長，進口法蘭陶瓷球閥正朝著以下方向發展：

材料升級：納米陶瓷、複合陶瓷材料的應用，進一步提升耐磨性與韌性。

智能化：集成傳感器與執行機構，實現遠程監控與自動控製。

模塊化設計：標準化接口便於快速更換與維修，降低停機成本。

總結：法蘭陶瓷球閥憑借其耐磨、耐腐蝕、耐高溫的性能，成為苛刻工況下的理想選擇。合理選型與定期維護可顯著延長其使用壽命，為企業降低綜合成本。
